多节点 Geo 配置

  • Tier: Premium, Ultimate
  • Offering: GitLab Self-Managed

本文档描述了在多节点配置中运行 Geo 的最小参考架构。如果你的多节点设置与本文档描述的不同，可以根据需要调整这些说明。

本指南适用于具有多个应用节点（Sidekiq 或 GitLab Rails）的安装。对于使用外部 PostgreSQL 的单节点安装，请遵循为两个单节点站点设置 Geo（使用外部 PostgreSQL 服务），如果你使用其他外部服务，请相应调整你的配置。

架构概览

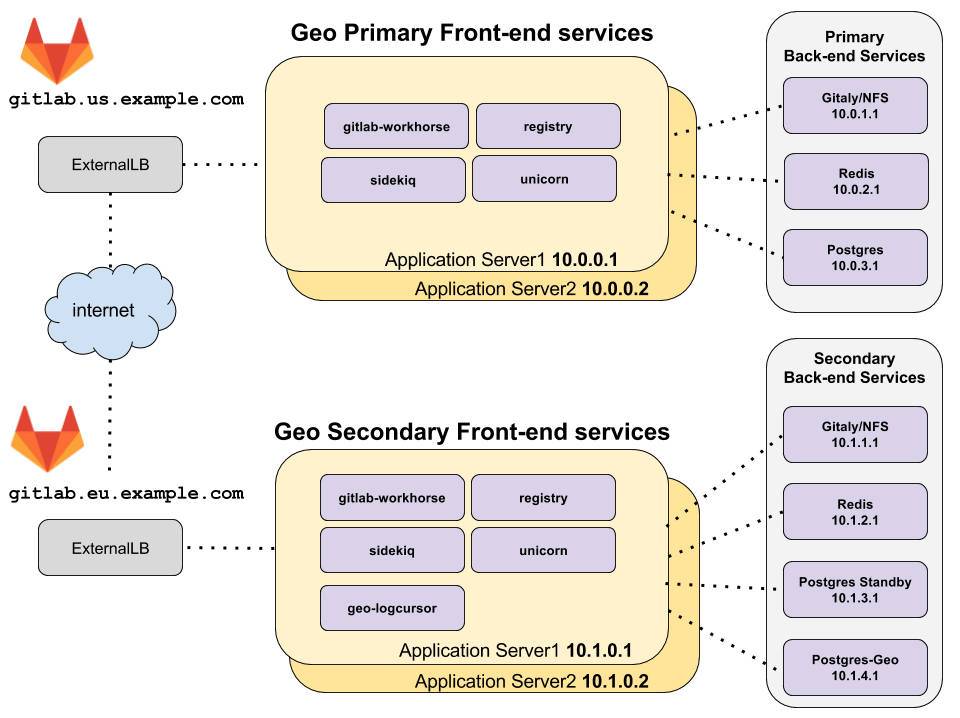

在多节点配置中运行 Geo 的架构，包含主站和后端服务

图表来源 - 仅限 GitLab 团队成员

拓扑图假设 primary 和 secondary Geo 站点位于两个不同的位置，各自拥有独立的虚拟网络和私有 IP 地址。网络配置使得一个地理位置中的所有机器都能通过私有 IP 地址相互通信。给出的 IP 地址是示例，根据你的部署网络拓扑可能会有所不同。

访问这两个 Geo 站点的唯一外部方式是通过 HTTPS，在之前的示例中为 gitlab.us.example.com 和 gitlab.eu.example.com。

primary 和 secondary Geo 站点必须能够通过 HTTPS 相互通信。

多节点的 Redis 和 PostgreSQL

由于为 PostgreSQL 和 Redis 设置此配置涉及额外的复杂性，本文档的 Geo 多节点文档未涵盖相关内容。

有关使用 Linux 包设置多节点 PostgreSQL 集群和 Redis 集群的更多信息，请参阅：

可以使用云托管服务来提供 PostgreSQL 和 Redis，但这超出了本文档的范围。

先决条件：两个独立运行的 GitLab 多节点站点

一个 GitLab 站点作为 Geo primary 站点。使用 GitLab 参考架构文档 进行设置。你可以为每个 Geo 站点使用不同大小的参考架构。如果你已经有一个正在使用的 GitLab 实例，它可以作为 primary 站点。

第二个 GitLab 站点作为 Geo secondary 站点。同样，使用 GitLab 参考架构文档 进行设置。登录并测试它是个好主意。但是请注意，在从 primary 站点复制的过程中，其数据会被清除。

将 GitLab 站点配置为 Geo primary 站点

以下步骤使 GitLab 站点能够作为 Geo primary 站点运行。

步骤 1：配置 primary 前端节点

不要使用 geo_primary_role，因为它适用于单节点站点。

  1. 编辑 /etc/gitlab/gitlab.rb 并添加以下内容：

    ##
## Geo 站点的唯一标识符。请参阅
## https://docs.gitlab.com/ee/administration/geo_sites.html#common-settings
##
gitlab_rails['geo_node_name'] = '<site_name_here>'

##
## 禁用自动迁移
##
gitlab_rails['auto_migrate'] = false

完成这些更改后，重新配置 GitLab 以使更改生效。

步骤 2：将站点定义为 primary 站点

  1. 在其中一个前端节点上执行以下命令：

    sudo gitlab-ctl set-geo-primary-node

在典型的 GitLab 多节点设置过程中，PostgreSQL 和 Redis 应该已经在应用节点上被禁用。应用节点到后端节点服务的连接也应该已经配置。请参阅多节点配置文档中的 PostgreSQL 和 Redis 部分。

将另一个 GitLab 站点配置为 Geo secondary 站点

secondary 站点与其他 GitLab 多节点站点类似，但有三个主要区别：

  • 主 PostgreSQL 数据库是 Geo primary 站点 PostgreSQL 数据库的只读副本。
  • 每个 Geo secondary 站点都有一个额外的 PostgreSQL 数据库，称为"Geo 跟踪数据库"，用于跟踪各种资源的复制和验证状态。
  • 有一个额外的 GitLab 服务 geo-logcursor

因此，我们逐一设置多节点组件，并包含与典型多节点设置的偏差。但是，我们强烈建议首先配置一个全新的 GitLab 站点，就像它不是 Geo 设置的一部分一样。这样可以验证它是一个正常工作的 GitLab 站点。然后才应将其修改为用作 Geo secondary 站点。这有助于将 Geo 设置问题与不相关的多节点配置问题分开。

步骤 1：在 Geo secondary 站点上配置 Redis 和 Gitaly 服务

再次使用非 Geo 多节点文档配置以下服务：

NFS 可以用来替代 Gitaly，但不推荐。

步骤 2：在 Geo secondary 站点上配置 Geo 跟踪数据库

Geo 跟踪数据库不能在多节点 PostgreSQL 集群中运行，请参阅为跟踪 PostgreSQL 数据库配置 Patroni 集群。

你可以按如下方式在单个节点上运行 Geo 跟踪数据库：

  1. 为 GitLab 应用程序用于访问跟踪数据库的数据库用户生成所需密码的 MD5 哈希：

    用户名（默认为 gitlab_geo）被包含在哈希中。

    gitlab-ctl pg-password-md5 gitlab_geo
# Enter password: <your_tracking_db_password_here>
# Confirm password: <your_tracking_db_password_here>
# fca0b89a972d69f00eb3ec98a5838484

    使用此哈希在下一步中填充 <tracking_database_password_md5_hash>。

  2. 在计划运行 Geo 跟踪数据库的机器上，将以下内容添加到 /etc/gitlab/gitlab.rb：

    ##
## 启用 Geo secondary 跟踪数据库
##
geo_postgresql['enable'] = true
geo_postgresql['listen_address'] = '<ip_address_of_this_host>'
geo_postgresql['sql_user_password'] = '<tracking_database_password_md5_hash>'

##
## 配置到副本数据库的 PostgreSQL 连接
##
geo_postgresql['md5_auth_cidr_addresses'] = ['<replica_database_ip>/32']
gitlab_rails['db_host'] = '<replica_database_ip>'

# 防止重新配置尝试在副本数据库上运行迁移
gitlab_rails['auto_migrate'] = false

  3. 选择退出自动 PostgreSQL 升级以避免在升级 GitLab 时发生意外停机。请注意已知的 使用 Geo 升级 PostgreSQL 时的注意事项。特别是对于较大的环境，PostgreSQL 升级必须有计划地执行。因此，从现在开始，确保 PostgreSQL 升级是常规维护活动的一部分。

完成这些更改后，重新配置 GitLab 以使更改生效。

如果使用外部 PostgreSQL 实例，请同时参阅使用外部 PostgreSQL 实例的 Geo。

步骤 3：配置 PostgreSQL 流式复制

遵循 Geo 数据库复制说明。

如果使用外部 PostgreSQL 实例，请同时参阅使用外部 PostgreSQL 实例的 Geo。

启用流式复制后，在secondary 站点配置完成之前，特别是Geo 配置 - 步骤 3. 添加 secondary 站点，gitlab-rake db:migrate:status:geo 会失败。

步骤 4：配置 Geo secondary 站点上的前端应用节点

不要使用 geo_secondary_role，因为它适用于单节点站点。

在最小的架构图中，有两台机器运行 GitLab 应用服务。这些服务在配置中有选择地启用。

按照参考架构中概述的相关步骤配置 GitLab Rails 应用节点，然后进行以下修改：

  1. 在 Geo secondary 站点上的每个应用节点上编辑 /etc/gitlab/gitlab.rb，并添加以下内容：

    ##
## 启用 GitLab 应用服务。application_role 启动许多服务。
## 或者，你可以选择在不同的节点上有选择地启用或禁用特定服务，
## 以帮助实现水平扩展和关注点分离。
##
roles ['application_role']

## `application_role` 已经启用此功能。如果你选择性地启用依赖于 Rails
## 的单个服务，如 `puma`、`sidekiq`、`geo-logcursor` 等，只需要这一行。
gitlab_rails['enable'] = true

##
## 启用 Geo Log Cursor 服务
##
geo_logcursor['enable'] = true

##
## Geo 站点的唯一标识符。请参阅
## https://docs.gitlab.com/ee/administration/geo_sites.html#common-settings
##
gitlab_rails['geo_node_name'] = '<site_name_here>'

##
## 禁用自动迁移
##
gitlab_rails['auto_migrate'] = false

##
## 配置到跟踪数据库的连接
##
geo_secondary['enable'] = true
geo_secondary['db_host'] = '<geo_tracking_db_host>'
geo_secondary['db_password'] = '<geo_tracking_db_password>'

##
## 配置到流式副本数据库的连接，如果尚未配置
##
gitlab_rails['db_host'] = '<replica_database_host>'
gitlab_rails['db_password'] = '<replica_database_password>'

##
## 配置到 Redis 的连接，如果尚未配置
##
gitlab_rails['redis_host'] = '<redis_host>'
gitlab_rails['redis_password'] = '<redis_password>'

##
## 如果你使用的是不由 Omnibus 管理的自定义用户，你需要指定
## UID 和 GID，如下所示，并确保它们在集群中的节点之间匹配，
## 以避免权限问题
##
user['uid'] = 9000
user['gid'] = 9000
web_server['uid'] = 9001
web_server['gid'] = 9001
registry['uid'] = 9002
registry['gid'] = 9002

postgresql['sql_user_password'] = 'md5 digest of secret' 如果你使用 Linux 包设置了 PostgreSQL 集群并设置了 postgresql['sql_user_password'] = 'md5 digest of secret'，请记住 gitlab_rails['db_password'] 和 geo_secondary['db_password'] 包含明文密码。这些配置用于让 Rails 节点连接到数据库。

确保当前节点的 IP 列在副本数据库的 postgresql['md5_auth_cidr_addresses'] 设置中，以允许此节点上的 Rails 连接到 PostgreSQL。

完成这些更改后，重新配置 GitLab 以使更改生效。

在架构概览拓扑中，“前端"节点上启用了以下 GitLab 服务：

  • geo-logcursor
  • gitlab-pages
  • gitlab-workhorse
  • logrotate
  • nginx
  • registry
  • remote-syslog
  • sidekiq
  • puma

通过在前端应用节点上运行 sudo gitlab-ctl status 来验证这些服务是否存在。

步骤 5：为 Geo secondary 站点设置 LoadBalancer

最小的架构图显示了每个地理位置都有一个负载均衡器，用于将流量路由到应用节点。

有关更多信息，请参阅多节点 GitLab 的负载均衡器。

步骤 6：配置 Geo secondary 站点上的后端应用节点

最小的架构图显示所有应用服务都在同一台机器上运行。但是，对于多节点，我们强烈建议单独运行所有服务。

例如，Sidekiq 节点可以配置得类似于前面记录的前端应用节点，做一些更改以只运行 sidekiq 服务：

  1. 在 Geo secondary 站点上的每个 Sidekiq 节点上编辑 /etc/gitlab/gitlab.rb，并添加以下内容：

    ##
## 启用 Sidekiq 服务
##
sidekiq['enable'] = true
gitlab_rails['enable'] = true

##
## Geo 站点的唯一标识符。请参阅
## https://docs.gitlab.com/ee/administration/geo_sites.html#common-settings
##
gitlab_rails['geo_node_name'] = '<site_name_here>'

##
## 禁用自动迁移
##
gitlab_rails['auto_migrate'] = false

##
## 配置到跟踪数据库的连接
##
geo_secondary['enable'] = true
geo_secondary['db_host'] = '<geo_tracking_db_host>'
geo_secondary['db_password'] = '<geo_tracking_db_password>'

##
## 配置到流式副本数据库的连接，如果尚未配置
##
gitlab_rails['db_host'] = '<replica_database_host>'
gitlab_rails['db_password'] = '<replica_database_password>'

##
## 配置到 Redis 的连接，如果尚未配置
##
gitlab_rails['redis_host'] = '<redis_host>'
gitlab_rails['redis_password'] = '<redis_password>'

##
## 如果你使用的是不由 Omnibus 管理的自定义用户，你需要指定
## UID 和 GID，如下所示，并确保它们在集群中的节点之间匹配，
## 以避免权限问题
##
user['uid'] = 9000
user['gid'] = 9000
web_server['uid'] = 9001
web_server['gid'] = 9001
registry['uid'] = 9002
registry['gid'] = 9002

    你可以类似地配置一个节点只运行 geo-logcursor 服务，使用 geo_logcursor['enable'] = true 并禁用 Sidekiq sidekiq['enable'] = false。

    这些节点不需要附加到负载均衡器。

步骤 7：复制密钥并在应用中添加 secondary 站点

  1. 配置 GitLab 以设置 primary 和 secondary 站点。
